 Remplacement triangle avant

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : 1, 2, 3, 4, 5, 6  Suivant
AuteurMessage
Retrocbm

Consultant

Retrocbm


Masculin Nombre de messages : 5223
Age : 48
Localisation : Rebecq - Belgique
Véhicule : Jeep Compass 2.2 CRD Limited 4x4
Date d'inscription : 27/03/2007

Remplacement triangle avant Empty
MessageSujet: Remplacement triangle avant   Remplacement triangle avant EmptySam 29 Mai 2010 - 22:02

Voici en détail comment remplacer le triangle avant d'une Caliber en cas de silent-bloc défectueux ou lorsque la rotule de suspension est usée.

Voir aussi en bas de page un lien vidéo

Remplacement triangle avant Icon_exclaim Ce travail n'est pas destiné aux novices car il n'est pas facilement réalisable sans matériel adéquat Remplacement triangle avant Icon_exclaim

Il faut au-moins disposer d'une fosse pour avoir accès sous le véhicule, l'idéal est un pont élévateur bien évidemment.


Commencez d'abord par mettre le véhicule sur chandelle et enlevez la roue ainsi que la protection sous moteur.

Remplacement triangle avant P5290110

Desserrez la rotule de suspension (douille de 18 et clé de 18)

Remplacement triangle avant P5290111

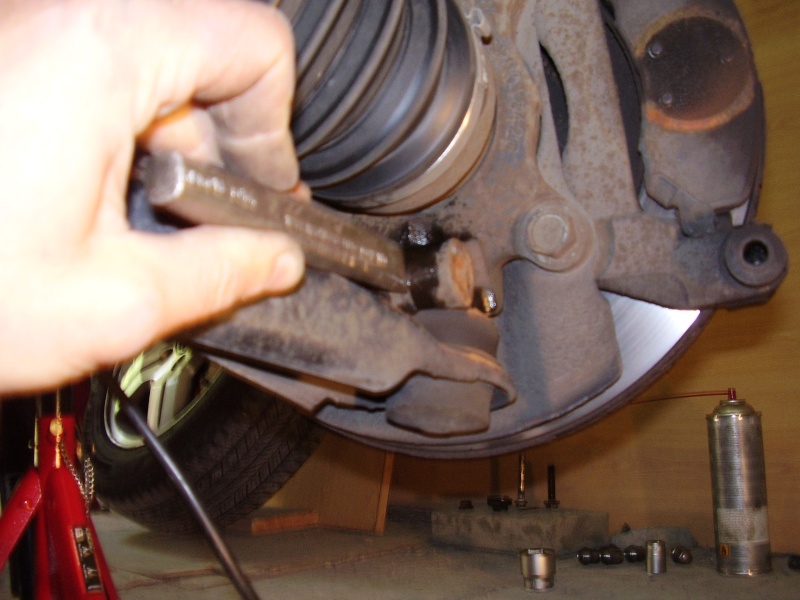

Ecartez le pivot pour dégager la rotule ( à l'aide d'un petit burin )

Remplacement triangle avant P5290112

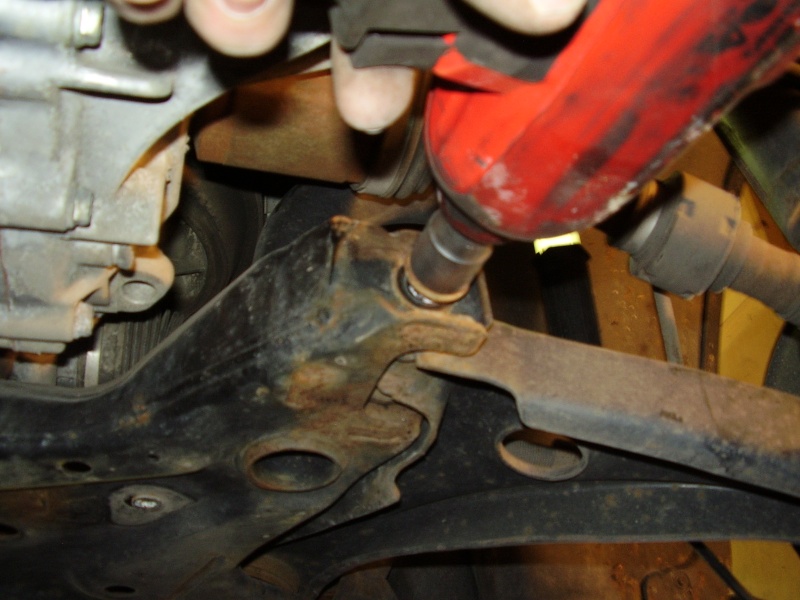

Desserrez la fixation avant du bras (douille de 19 )

Remplacement triangle avant P5290113

Ensuite l'arrière (douille de 21 et clé de 21 pour l'écrou du haut)

Remplacement triangle avant P5290114

Remplacement triangle avant P5290115

A l'aide d'un levier (barre à mine) dégagez la rotule de suspension du pivot.

Remplacement triangle avant P5290116

Dégagez ensuite le bras de son logement :

Remplacement triangle avant P5290117


La fameuse rotule de suspension qui oblige à remplacer le bras complet en cas d'usure :

Remplacement triangle avant P5290118

Pour raison de facilité, j'ai enlevé l'étrier ainsi que le disque pour gagner de l'espace pour le passage du triangle. ( les silent-blocs étant plus durs pour les faire passer dans leurs logements)

Remplacement triangle avant P5290119

J'ai également levé un maximum le pivot pour gagner pour le passage.

Remplacement triangle avant P5290120

Mise en place du triangle :

Remplacement triangle avant P5290121


Une fois le triangle en place, procédez dans l'ordre inverse du démontage.

Voilà le travail terminé :

Remplacement triangle avant P5290122


Lien vidéo pour le remplacement d'une rotule de direction

https://www.youtube.com/watch?v=1YMtg6BWzwk

et pour un triangle complet :

https://www.youtube.com/watch?v=wCyK3v8AMK8&feature=related


Dernière édition par Retrocbm le Jeu 7 Oct 2010 - 18:49, édité 2 fois

Revenir en haut Aller en bas
vinch54

Consultant

vinch54


Masculin Nombre de messages : 16821
Age : 49
Localisation : Nancy
Véhicule : NITRO SXT ou R/T, je sais plus trop....
Date d'inscription : 17/03/2009

Remplacement triangle avant Empty
MessageSujet: Re: Remplacement triangle avant   Remplacement triangle avant EmptySam 29 Mai 2010 - 23:19

tres beau reportage, felicitation Remplacement triangle avant Icon_cheers et comme tu dis, sans fosse ou pond, ca ne doit pas etre evident concernant les acces Remplacement triangle avant Kopfschuettel ...mais sinon ca n'a pas l'air difficile mais je pense qu'il faut savoir quand meme mecaniquer un minimum pour ce lancer la dedans !
Revenir en haut Aller en bas
totoflc

Débutant dodgiste

totoflc


Masculin Nombre de messages : 270
Age : 36
Localisation : aurillac dans le cantal , en auvergne
Véhicule : caliber gris metal 2.0 vvt 2007
Date d'inscription : 08/11/2009

Remplacement triangle avant Empty
MessageSujet: Re: Remplacement triangle avant   Remplacement triangle avant EmptyDim 30 Mai 2010 - 4:23

comment savoir si cette piece est a changer ou pas?
Revenir en haut Aller en bas
vinch54

Consultant

vinch54


Masculin Nombre de messages : 16821
Age : 49
Localisation : Nancy
Véhicule : NITRO SXT ou R/T, je sais plus trop....
Date d'inscription : 17/03/2009

Remplacement triangle avant Empty
MessageSujet: Re: Remplacement triangle avant   Remplacement triangle avant EmptyDim 30 Mai 2010 - 10:12

Je suppose que ca doit cognier lorsque tu passes dans les trous et bosses car d'apres ce que j'ai lu, c'est le silent bloc qui rend l'ame (on le voit apparemment sur la photo n°Cool.
Peut etre que si tu deposes la roue, tu peux egalement le voir mais la, ca demande confirmation de Retrocbm
Revenir en haut Aller en bas
zdpat

Débutant dodgiste

zdpat


Masculin Nombre de messages : 242
Age : 64
Localisation : NICE
Véhicule : CRD SXT
Date d'inscription : 02/09/2006

Remplacement triangle avant Empty
MessageSujet: Re: Remplacement triangle avant   Remplacement triangle avant EmptyDim 30 Mai 2010 - 16:28

Encore un super reportage de Retrocbm à imprimer et conserver.

Question: Est ce que cette opération dérègle sur le parallélisme du train AV ?

Merci
Revenir en haut Aller en bas
vinch54

Consultant

vinch54


Masculin Nombre de messages : 16821
Age : 49
Localisation : Nancy
Véhicule : NITRO SXT ou R/T, je sais plus trop....
Date d'inscription : 17/03/2009

Remplacement triangle avant Empty
MessageSujet: Re: Remplacement triangle avant   Remplacement triangle avant EmptyDim 30 Mai 2010 - 16:38

@zdpat a écrit:

Question: Est ce que cette opération dérègle sur le parallélisme du train AV ?

dans l'absolue, je dirais que non mais dans la mesure ou tu joues sur un element de train avant, il peut tres bien avoir une difference entre l'ancien et le nouveau triangle donc forcement la geometrie du train est modifié donc dans la realité, je dirais qu'un reglage serait necessaire !

T'en penses quoi Retrocbm ?
Revenir en haut Aller en bas
o side

Membre confirmé

o side


Masculin Nombre de messages : 59
Age : 51
Localisation : ecaussinnes
Véhicule : caliber
Date d'inscription : 04/06/2009

Remplacement triangle avant Empty
MessageSujet: Re: Remplacement triangle avant   Remplacement triangle avant EmptyDim 30 Mai 2010 - 17:51

ne t en fait pas quand tu passe dans des trous tu va l entendre sa fait du bruit
Revenir en haut Aller en bas
Retrocbm

Consultant

Retrocbm


Masculin Nombre de messages : 5223
Age : 48
Localisation : Rebecq - Belgique
Véhicule : Jeep Compass 2.2 CRD Limited 4x4
Date d'inscription : 27/03/2007

Remplacement triangle avant Empty
MessageSujet: Re: Remplacement triangle avant   Remplacement triangle avant EmptyDim 30 Mai 2010 - 18:19

Pour répondre aux questions :

Comment savoir si les silents-blocs et la rotule de suspension sont défectueux :

- la rotule de suspension : bruits sourd dans le train avant dans les routes en mauvaises état + en levant la roue avant incriminé, tu vas sentir du jeu en réalisant un gauche/droite avec la roue.

- pour les silents-blocs : bruits sourd également + contrôle visuel des caoutchouc (pas trop évident à voir quand le bras est à sa place)

Non, il n'est pas nécessaire de réaliser une géométrie après le remplacement des triangles du fait qu'il n'entraine pas de changement au niveau des rotules de direction.

Dans le cas présent (celui de O-Side), c'était surtout la rotule de suspension qui était HS mais ses silents-blocs commencait également à être usés.

A votre service Remplacement triangle avant Icon_wink
Revenir en haut Aller en bas
mozart101

Nouveau

mozart101


Masculin Nombre de messages : 11
Age : 38
Localisation : havelange, belgique
Véhicule : dodge caliber crd look srt4
Date d'inscription : 03/05/2010

Remplacement triangle avant Empty
MessageSujet: Re: Remplacement triangle avant   Remplacement triangle avant EmptyMar 1 Juin 2010 - 2:43

UN GRAND BAVO Remplacement triangle avant Icon_cheers
Revenir en haut Aller en bas
DarkBull

Dodgiste

DarkBull


Masculin Nombre de messages : 1460
Age : 58
Localisation : 05 St. Martin de Queyrières
Véhicule : Dodge Caliber CRD SXT Black Pack Sport
Date d'inscription : 05/07/2007

Remplacement triangle avant Empty
MessageSujet: Re: Remplacement triangle avant   Remplacement triangle avant EmptyMar 1 Juin 2010 - 9:12

Alors là chapeau Remplacement triangle avant Icon_farao Remplacement triangle avant Icon_farao au fait retro c'est quant que tu l'ouvre ta concession Dodge Remplacement triangle avant Icon_scratch
Revenir en haut Aller en bas
seb21

Apprenti dodgiste

seb21


Masculin Nombre de messages : 661
Age : 37
Localisation : bourgogne
Véhicule : caliber rouge sxt pack sport + mini cosmo + mini spécial + cox 1302
Date d'inscription : 09/06/2008

Remplacement triangle avant Empty
MessageSujet: Re: Remplacement triangle avant   Remplacement triangle avant EmptyMar 1 Juin 2010 - 11:48

Vive retro
Remplacement triangle avant Icon_cheers Remplacement triangle avant Icon_cheers bravo !!! et Merci !!!! pour ce reportage !!!!

pour completer tous ça il ne manquerais juste un lien pour acheter le triangle, j'en ai encore 2 à remplacer !!
Revenir en haut Aller en bas
FRED3

Membre confirmé

FRED3


Masculin Nombre de messages : 47
Age : 56
Localisation : 10
Véhicule : CALIBER CRD SXT SILVER
Date d'inscription : 20/05/2009

Remplacement triangle avant Empty
MessageSujet: Re: Remplacement triangle avant   Remplacement triangle avant EmptyMar 1 Juin 2010 - 18:24

Remplacement triangle avant 072
Just un Merci et bravo à O-Side & Retrocbm pour le reportage Remplacement triangle avant Wrench ...
Revenir en haut Aller en bas
dany strass

Membre confirmé

dany strass


Masculin Nombre de messages : 84
Age : 62
Localisation : Bas-Rhin
Véhicule : Caliber 2.0 SXT
Date d'inscription : 08/06/2009

Remplacement triangle avant Empty
MessageSujet: (   Remplacement triangle avant EmptyMar 6 Juil 2010 - 8:27

Remplacement triangle avant Lol MERCI Retrocbm super et précis ce reportage.Ton garage(professionnel?)a Remplacement triangle avant Icon_cyclops l'air bien équipé ,t'es Remplacement triangle avant Icon_scratch mécano?

LOVE & RESPECT DANY STRASS
Revenir en haut Aller en bas
Retrocbm

Consultant

Retrocbm


Masculin Nombre de messages : 5223
Age : 48
Localisation : Rebecq - Belgique
Véhicule : Jeep Compass 2.2 CRD Limited 4x4
Date d'inscription : 27/03/2007

Remplacement triangle avant Empty
MessageSujet: Re: Remplacement triangle avant   Remplacement triangle avant EmptyMar 6 Juil 2010 - 12:46

@dany strass a écrit:
t'es Remplacement triangle avant Icon_scratch mécano?


Oui, c'est mon métier mais chez une marque française, vous savez celle qui est toujours en panne Remplacement triangle avant Lol
Revenir en haut Aller en bas
dany strass

Membre confirmé

dany strass


Masculin Nombre de messages : 84
Age : 62
Localisation : Bas-Rhin
Véhicule : Caliber 2.0 SXT
Date d'inscription : 08/06/2009

Remplacement triangle avant Empty
MessageSujet: Re: Remplacement triangle avant   Remplacement triangle avant EmptyMar 6 Juil 2010 - 18:53

Remplacement triangle avant Lol Une marque française toujours en Remplacement triangle avant Icon_razz panne comme l'équipe de Remplacement triangle avant Icon_geek foot.

LOVE & RESPECT DANY STRASS
Revenir en haut Aller en bas
le ricain

Second dodgiste

le ricain


Masculin Nombre de messages : 862
Age : 34
Localisation : frameries(b), Bavay(f)
Véhicule : dodge ram 1500 '07
Date d'inscription : 20/04/2008

Remplacement triangle avant Empty
MessageSujet: Re: Remplacement triangle avant   Remplacement triangle avant EmptyMer 7 Juil 2010 - 0:42

je suis jaloux, retro, tu as une fosses lol actuellement je me tapes tout à faire dehors pas toujours facile pfffffffffff

par contre c'est déjà bien rouillée un caliber pinaise
Revenir en haut Aller en bas
vinch54

Consultant

vinch54


Masculin Nombre de messages : 16821
Age : 49
Localisation : Nancy
Véhicule : NITRO SXT ou R/T, je sais plus trop....
Date d'inscription : 17/03/2009

Remplacement triangle avant Empty
MessageSujet: Re: Remplacement triangle avant   Remplacement triangle avant EmptyMer 7 Juil 2010 - 8:53

@le ricain a écrit:

par contre c'est déjà bien rouillée un caliber pinaise

si ca peut te rassurer, idem sur le Nitro ! Remplacement triangle avant Kopfschuettel
Revenir en haut Aller en bas
FredP

Apprenti dodgiste

FredP


Masculin Nombre de messages : 412
Age : 55
Localisation : 83 Var West
Véhicule : ex-Dodge Caliber CRD SXT Luxe Orange Sunburst, passé chez Skoda...
Date d'inscription : 07/04/2007

Remplacement triangle avant Empty
MessageSujet: Re: Remplacement triangle avant   Remplacement triangle avant EmptyMer 23 Nov 2011 - 16:03

Hello,
sur la mienne, c'est le silent-bloc arrière qui a commencé à se dessertir du triangle.
Je pense qu'une fois recalé, avec 3 points de soudure de chaque côté pour le maintenir, il pourrait reprendre du service... En tout cas, j'ai pointé le nouveau au boulot cet après midi (3 points à 180°, en faisant attention de ne pas chauffer trop l'élastomère), et je le change ce week end.
Revenir en haut Aller en bas
FredP

Apprenti dodgiste

FredP


Masculin Nombre de messages : 412
Age : 55
Localisation : 83 Var West
Véhicule : ex-Dodge Caliber CRD SXT Luxe Orange Sunburst, passé chez Skoda...
Date d'inscription : 07/04/2007

Remplacement triangle avant Empty
MessageSujet: Re: Remplacement triangle avant   Remplacement triangle avant EmptySam 26 Nov 2011 - 10:41

Ayéé : je viens de finir le changement de mon triangle avant droit. Rien de difficile, le tuto de Rétrocbm est absolument parfait! http://www.zeblog.co

Je l'ai fait en moins d'une heure, dans mon garage (mais je n'ai ni fosse ni pont : juste un bon cric et une paire de très bonnes chandelles).
Je rajoute pour ceux qui se lanceront à le faire, les couples de serrage : study pour la vis qui pince la rotule = 90Nm (9 kilos), et pour les deux fixations avant et arrière au châssis : 180Nm (18 kilos).

Encore un grand merci Retrocbm, ce sont des gens comme toi qui enrichissent ce site et le font vivre. cheers cheers cheers

Si un jour tu passes dans mon quartier, fais signe! Wink
Revenir en haut Aller en bas
Retrocbm

Consultant

Retrocbm


Masculin Nombre de messages : 5223
Age : 48
Localisation : Rebecq - Belgique
Véhicule : Jeep Compass 2.2 CRD Limited 4x4
Date d'inscription : 27/03/2007

Remplacement triangle avant Empty
MessageSujet: Re: Remplacement triangle avant   Remplacement triangle avant EmptySam 26 Nov 2011 - 18:38

Merci Wink

_________________________________________________________________________________________________________________________________________
Pas envie de sombrer en dépression alors voici un remède: Roulez en US !

https://dodge.forumpro.fr/t2440-ma-caliber-black-pearl?highlight=back+pearl

https://dodge.forumpro.fr/t13219-my-jeepie?highlight=Jeepie
Revenir en haut Aller en bas
seb de cambrai 59

Membre confirmé



Masculin Nombre de messages : 38
Age : 42
Localisation : cambrai
Véhicule : dodge caliber crd sxt 11/2007
Date d'inscription : 26/02/2012

Remplacement triangle avant Empty
MessageSujet: Re: Remplacement triangle avant   Remplacement triangle avant EmptyVen 13 Avr 2012 - 21:08

merci pour ton tuto j ai fait ça dimanche dernier nikel tout c est bien derouler en plus de mes rotules de direction
Revenir en haut Aller en bas
Retrocbm

Consultant

Retrocbm


Masculin Nombre de messages : 5223
Age : 48
Localisation : Rebecq - Belgique
Véhicule : Jeep Compass 2.2 CRD Limited 4x4
Date d'inscription : 27/03/2007

Remplacement triangle avant Empty
MessageSujet: Re: Remplacement triangle avant   Remplacement triangle avant EmptySam 14 Avr 2012 - 18:20

A ton service Wink

_________________________________________________________________________________________________________________________________________
Pas envie de sombrer en dépression alors voici un remède: Roulez en US !

https://dodge.forumpro.fr/t2440-ma-caliber-black-pearl?highlight=back+pearl

https://dodge.forumpro.fr/t13219-my-jeepie?highlight=Jeepie
Revenir en haut Aller en bas
Ratcar27

Membre confirmé



Féminin Nombre de messages : 46
Age : 51
Localisation : Eure
Véhicule : Dodge Caliber
Date d'inscription : 27/04/2009

Remplacement triangle avant Empty
MessageSujet: Re: Remplacement triangle avant   Remplacement triangle avant EmptySam 14 Juil 2012 - 11:24

Merci Retrocbm pour ce tuto et d'une manière plus générale pour le temps que prennent tout ceux qui aident les autres ici.
Je crois tu as une piste pour te recycler le jour ou tu ne veux plus travailler sur des voitures française Wink

Il me semble quelqu'un avait déjà posé la question mais je n'ai pas retrouvé où: pour la fixation avant du bras, vaut-il mieux la resserrer roue posé au sol ou bien levée ?

Merci d'avance pour cette précision
Revenir en haut Aller en bas
Retrocbm

Consultant

Retrocbm


Masculin Nombre de messages : 5223
Age : 48
Localisation : Rebecq - Belgique
Véhicule : Jeep Compass 2.2 CRD Limited 4x4
Date d'inscription : 27/03/2007

Remplacement triangle avant Empty
MessageSujet: Re: Remplacement triangle avant   Remplacement triangle avant EmptyJeu 19 Juil 2012 - 21:47

L'idéale est roue posé Wink

_________________________________________________________________________________________________________________________________________
Pas envie de sombrer en dépression alors voici un remède: Roulez en US !

https://dodge.forumpro.fr/t2440-ma-caliber-black-pearl?highlight=back+pearl

https://dodge.forumpro.fr/t13219-my-jeepie?highlight=Jeepie
Revenir en haut Aller en bas
Hugues

Membre confirmé

Hugues


Masculin Nombre de messages : 43
Age : 78
Localisation : wasseiges belgique
Véhicule : dodge caliber rouge cerise métalisée
Date d'inscription : 10/02/2012

Remplacement triangle avant Empty
MessageSujet: Re: Remplacement triangle avant   Remplacement triangle avant EmptyVen 7 Sep 2012 - 15:18

Salut ! comme je vis en Belgique, ici il y à un contrôle technique très pointu et pointilleux !!! j'ai reçu un carton rouge, car problème de jeu dans la rotule de diraction avant gauche et silent blok dans la suspension avant gauche (nos routes !!) j'ai cherché durant 20 jours pour avoir les pièces, mais ca y est je passe au garage le 19 et au contrôle le 20 !, j'ai du vraiment me démerder, car sans solutions , c'était interdiction de circuler !!! mais OK ! ça s'arrange ! ouf ! car j'y tiens moi à ma caliber !même si elle est de 2007 !
Revenir en haut Aller en bas
