Il faut compter une centaine d'€ en plus dans nos contrées
Bel achat malgré les déboires
J'ai hâte de le voir monté! (et le tuto )

tres sympa effectivement !

je pensais a un truc aussi comme tu commande pas mal il est possible que ce soit pour ça qu'il est été topé par la douane ...

oui merci
j'ai fait quelque recherche sur la réf de ce autoradio c'est les même dalle de pionner et sony

la ref sur le carton emballage et XD-7258 60WX4
et sur la petite façade du double dim et DVX-7800 60WX4

MES j'ai un problème je croix que j'ai besoin de vous mes copain c'est anglais la notice pour branchement
pouvais m'aider je vous joints le schéma



très sympa de votre part

qu'est que tu ne comprends pas dans la doc ?

Nitro-94 a écrit:

j'ai fait quelque recherche sur la réf de ce autoradio c'est les même dalle de pionner et sony

c'est comme mes reposes tetes avec lecteur DVD et ecran, c'est des dalles panasonic et cellules sony.

et en plus il faut reprendre les fils du autoradio origine du nitro les couleur vous les connais
à quoi correspond les HP/AV + les 4 porte + coffre les petite les grand le + direct et après contact et les autres mon dieu ça va êtres dur dur
cette affaire de laid au secours mes copain de l'aide

je vais peut etre dire une grosse connerie, mais tu as acheté un connecteur, normalement celui-ci ce met entre le connecteur d'origine (qui est actuelement branché sur ton autoradio) et ton nouvel autoradio non ?
En faite, faut debranché ton ancien poste, tu y branche ton nouveau connecter (fiche grise sur ta photo au debut de ce sujet) et les 2 autres connecteur (orange ou brun) sur ton nouvelle autoradio.
Normalement, si tu as la bon connecteur, tu n'as rien a faire...

Peux tu mettre une photo du connecteur acheté, de l'arriere de l'autoradio ?

oui merci superbe vinch54
j'ai acheté un connecteur spéciale iso
mes sur les 2 autres connecteur du maron et noire il y a des fils avec des couleur mes quoi correspond c'est couleur

sur connecteur marron il y a 1 violé + violé/noir 1 cris + cris/noir 1 blanc + blanc/noir 1 vert + vert/noir
sur connecteur noir il y a 1 jaune et 1 noir + 1 rouge

peut tu me dire quoi correspond quoi merci

sur ton connecteur ISO, tu as bien d'un coté un grand connecteur gris et de l'autre 2 connecteurs de meme taille ?

oui le marron et le noire même taille

et pourquoi veux tu savoir a quoi correspondent toutes ces couleurs ?
En faite, tu t'en fou, le principal c'est que le connecteur soit le bon ce qui implique que tu n'as rien a faire (si ce n'est le brancher quand meme )

De memoire, je crois que :
le connecteur orange correspond aux HP
2 fils pour AV droite
2 fils pour AV gauche...

et le noir correspond a l'alimentation du poste (1 +12V apres contact, + 1 masse, + 1 plus permanent pour la memoir...)

Il faut absolument que tu deposes ton poste d'origine et regarder si le connecteur que tu va debranché se clips bien dans celui que tu as acheté.
Les 2 autres connecteur (orange et noir) sont ISO et peuvent etre branché sur n'importe quel poste.

sur connecteur marron il y a 1 violé + violé/noir 1 cris + cris/noir 1
blanc + blanc/noir 1 vert + vert/noir
il y a marquer sur le plastique FACE -RR -RF -LF -LR ET l'autre face +RR +RF +LF +LR

sur sur connecteur noir il y a 1 jaune et 1 noir + 1 rouge
il y a marquer sur le plastique FACE POWER 12V ET EL ANTENNA
l'autre face MEMORY 12V ET GROUND ET ILLUMINATION

c'est exactement ce que je te disait :
le marron (desolé, j'ai cru qu'il etait orange) correspond au HP

FL = front left = avant gauche
FR = front right = avant droite
RR = read right = arriere gauche
RL = read left = arriere left

(je ne suis pas sur read s'ecrive comme ca )

et le noir, c'est l'alim du poste :

memory = memoir (+12V permanent)
ground = masse certainement un fil noir
illumination = eclairage (peut etre pour le jour/nuit)
power 12V = alim generale 12V permanent

MERCI TU ET UN DIEU VINCH-54
mes et le noir, c'est l'alim du poste c'est pas le rouge !

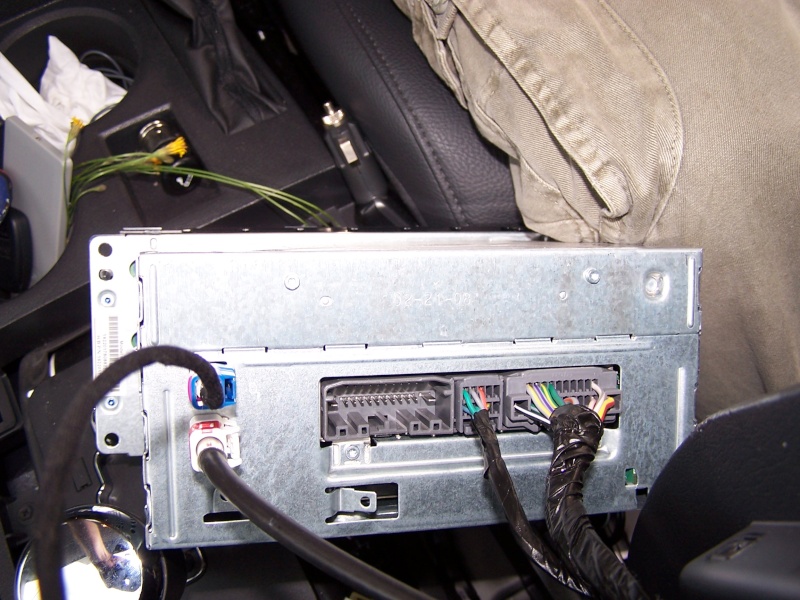

voila l'arriere de mon autoradio.
Tu dois avoir la meme connectique (du moins le gros connecteur de droite, le reste sert certainement pour le GPS, telephone...) mais j'ai un petit doute sur celui que tu as recu.
Il faudrait que le tiens soit mal (avec plein de pico) et j'ai l'impression qu'il est femelle (mais c'est sous reseve ce que je dis)

vinch54 a écrit:

et le noir, c'est l'alim du poste :

désolé de ne pas avoir été claire, quand je parle du noir, c'est le connecteur noir qui a certainement un fil rouge pour le +12V

Nitro-94 a écrit:

MERCI TU ET UN DIEU VINCH-54

N'exagerons pas, disons que...... Grand Maitre Dodgiste suffira !

encore une question
sur le faisceau de mon nouveau autoradio

il y a des fils que comprend pas

sur le orange étiquette marque brake-chck sur rose back-car sur rouge acc sur jaune batt+ sur bleu ant-vcc

Nitro-94 a écrit:

encore une question
sur le faisceau de mon nouveau autoradio

il y a des fils que comprend pas

sur le orange étiquette marque brake-chck sur rose back-car sur rouge acc sur jaune batt+ sur bleu ant-vcc

brake = frein donc peut etre a prendre sur le contact du frein a main pour couper certaine fonction une fois le frein a main desser (DVD, certaine fonction GPS...)
bake car = marche arriere, peut etre pour une camera de recule ou pour le GPS
Batt+ = 12V pemanent
ant-vcc = alim de l'antenne radio ou GPS

est ce que tu peux mettre une photo de la face arriere de ton autoradio que j'y vois un peu plus claire

vinch54 a écrit:

RR = read right = arriere gauche
RL = read left = arriere left

(je ne suis pas sur read s'ecrive comme ca )

oupsss...c'est pas read mais rear !
