MessageSujet: Feux diurne   Feux diurne EmptySam 1 Fév 2014 - 21:19

Voilà j'ai enfin débuté mon projet de feux diurne sur ma Caliber.

Le but étant d'allumer mes feux anti-brouillard avant sans éblouir les autres usagers de la route le jour comme durant la nuit.

Voici un petit tuto si jamais quelqu'un décide de le faire aussi  Wink

Tout d'abord il faudra comme matériel :

- 2 ampoules 12V 6 Watts
- 2 portes ampoules
- 2 support étanche porte ampoule
- 3 mètres de câbles 2x0,75mm
- 1,5 mètres de câble 1,5mm
- 2 portes fusibles
- 1 porte relais+ 1 relais
- 1 interrupteur

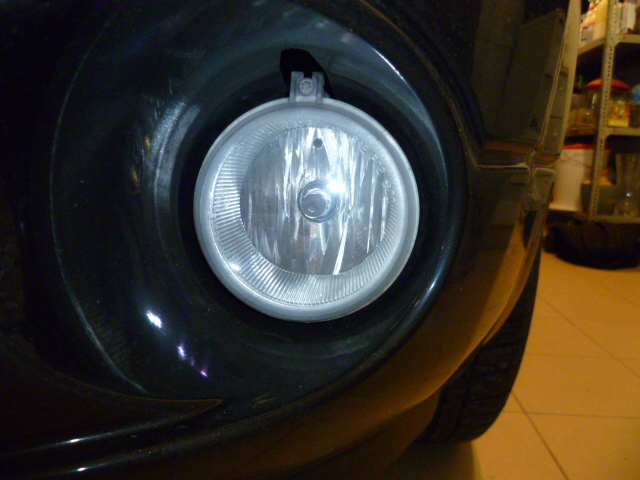

Une vue de l'anti-brouillard avant sa transformation :

Feux diurne P1030010

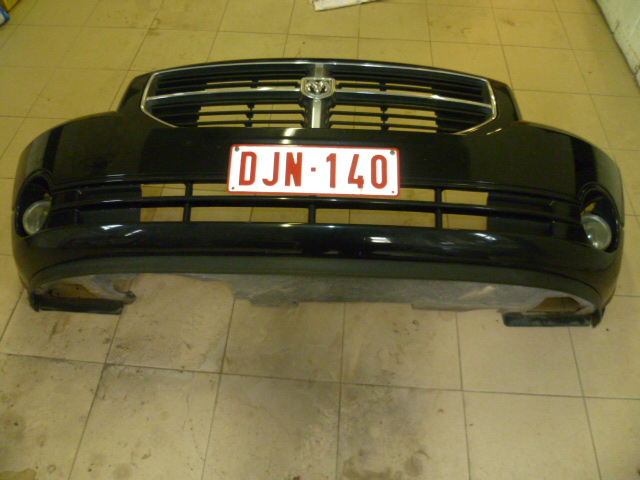

Et c'est parti, déposez le pare-chocs avant :

Feux diurne P1030011

Vue arrière de l'anti-brouillard à modifier :

Feux diurne P1030012

Déposez l'anti-brouillard à l'aide d'un tournevis torx T20 :

Feux diurne P1030013

Vue de l'endroit à percer du feu anti-brouillard :

Feux diurne P1030014

Percez un trou de 16mm de diamètre ensuite à l'aide d'une mèche à étage (suivant le porte ampoule) :

Feux diurne P1030015

Nettoyez bien l'intérieur du feu à l'aide d'une soufflette afin d'éliminer toute trace de forage:

Feux diurne P1030016

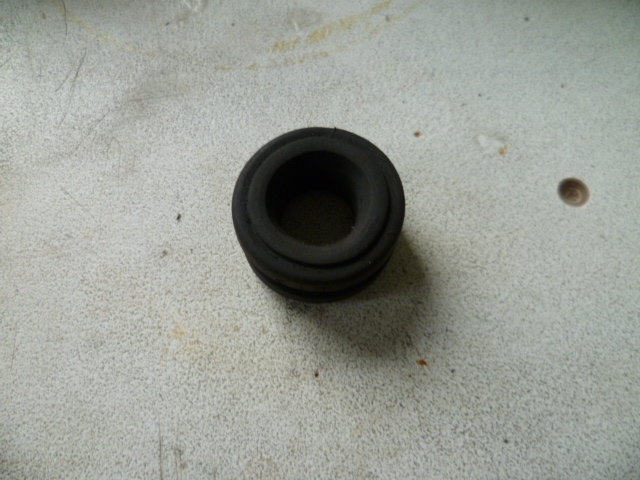

Placez une bague étanche pour le support de l'ampoule :

Feux diurne P1030017

J'ai choisi une ampoule 12v 6watts mais vous pouvez choisir une 10watts ou 21watts si nécessaire.

Feux diurne P1030018

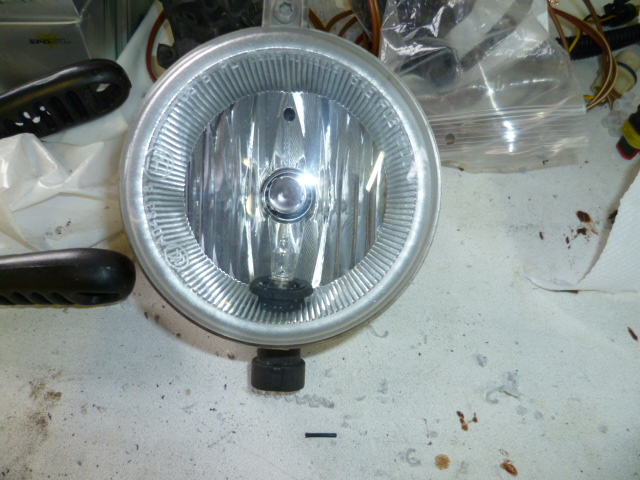

Essai de présentation du porte ampoule dans le feu :

Feux diurne P1030019

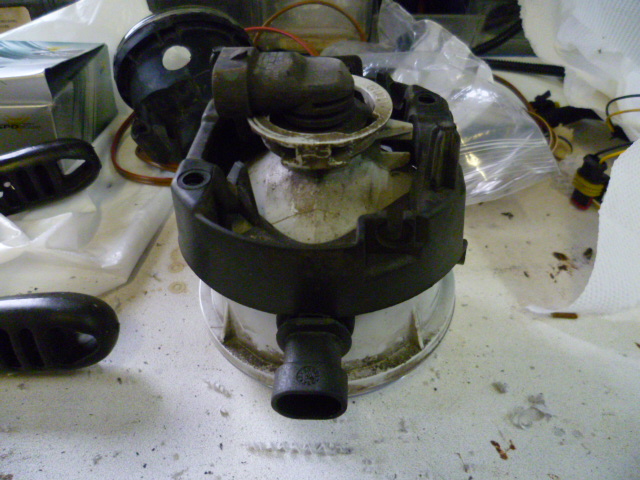

Feux diurne P1030020

C'est au tour du support de pare-chocs de l'anti-brouillard à être modifié à l'aide de la mèche à étage :

Feux diurne P1030021

Préparation du faisceau de raccordement des feux diurne :

Feux diurne P1030022

Acheminement du faisceau au travers de la traverse avant :

Feux diurne P1030023

Raccordement entre le feu diurne gauche et droit :

Feux diurne P1030024

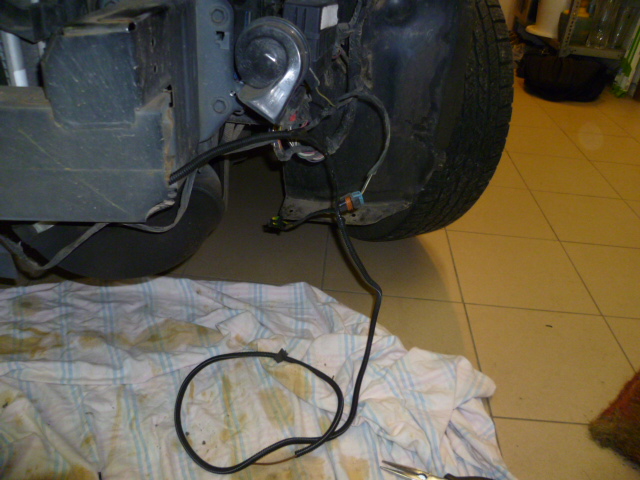

Le faisceau prêt à être diriger vers l'emplacement du relais de commande (devant la batterie) :

Feux diurne P1030026

Feux diurne P1030027

Petit test avant le raccordement définitif ( au prochain épisode  Laughing  )

Feux diurne P1030028

Feux diurne P1030029


Montage de l'interrupteur + du relais à suivre....

_________________________________________________________________________________________________________________________________________
Pas envie de sombrer en dépression alors voici un remède: Roulez en US !

https://dodge.forumpro.fr/t2440-ma-caliber-black-pearl?highlight=back+pearl

https://dodge.forumpro.fr/t13219-my-jeepie?highlight=Jeepie
Revenir en haut Aller en bas
pinaben

Modérateur

pinaben


Masculin Nombre de messages : 16260
Age : 50
Localisation : Soleil ! (13)
Véhicule : Viper SRT 10
Date d'inscription : 29/11/2011

Feux diurne Empty
MessageSujet: Re: Feux diurne   Feux diurne EmptySam 1 Fév 2014 - 21:46

http://www.zeblog.co  ...vite la suite !

_________________________________________________________________________________________________________________________________________
VIPER SRT-10 V10, 8.3 l, 520 cv et ... 1 Âne au volant !  Feux diurne Badge_11
Revenir en haut Aller en bas
http://chrysler-passion.com/
dpo665

Apprenti dodgiste

dpo665


Masculin Nombre de messages : 464
Age : 40
Localisation : Sens
Véhicule : Dodge caliber SXT 2008
Date d'inscription : 12/09/2011

Feux diurne Empty
MessageSujet: Re: Feux diurne   Feux diurne EmptyLun 10 Fév 2014 - 19:27

tu as brancher ça comment? à la place des veilleuses?
Revenir en haut Aller en bas
sergio94

Second dodgiste

sergio94


Masculin Nombre de messages : 846
Age : 51
Localisation : maisons alfort
Véhicule : dodge ram sport cab 5.7 litre que du bonheur
Date d'inscription : 24/12/2012

Feux diurne Empty
MessageSujet: Re: Feux diurne   Feux diurne EmptyLun 10 Fév 2014 - 20:30

super travail oui  Very Happy
Revenir en haut Aller en bas
vinch54

Consultant

vinch54


Masculin Nombre de messages : 16809
Age : 48
Localisation : Nancy
Véhicule : NITRO SXT ou R/T, je sais plus trop....
Date d'inscription : 17/03/2009

Feux diurne Empty
MessageSujet: Re: Feux diurne   Feux diurne EmptyLun 10 Fév 2014 - 20:59

http://www.zeblog.co

_________________________________________________________________________________________________________________________________________
Si vous voulez voir mon Cube, cliquez ----->Feux diurne Panneau-tournant-danger   MON NITRO   Feux diurne Panneau-tournant-danger
Revenir en haut Aller en bas
Retrocbm

Consultant

Retrocbm


Masculin Nombre de messages : 5223
Age : 47
Localisation : Rebecq - Belgique
Véhicule : Jeep Compass 2.2 CRD Limited 4x4
Date d'inscription : 27/03/2007

Feux diurne Empty
MessageSujet: Re: Feux diurne   Feux diurne EmptyLun 10 Fév 2014 - 21:15

@dpo665 a écrit:
tu as brancher ça comment? à la place des veilleuses?

C'est pas encore brancher mais il serons allumés dès que le contact sera mis et pourrons être neutralisés grâce à un interrupteur près du volant.

Montage final prévu pour ce week-end  Wink

_________________________________________________________________________________________________________________________________________
Pas envie de sombrer en dépression alors voici un remède: Roulez en US !

https://dodge.forumpro.fr/t2440-ma-caliber-black-pearl?highlight=back+pearl

https://dodge.forumpro.fr/t13219-my-jeepie?highlight=Jeepie
Revenir en haut Aller en bas
dpo665

Apprenti dodgiste

dpo665


Masculin Nombre de messages : 464
Age : 40
Localisation : Sens
Véhicule : Dodge caliber SXT 2008
Date d'inscription : 12/09/2011

Feux diurne Empty
MessageSujet: Re: Feux diurne   Feux diurne EmptyMar 11 Fév 2014 - 7:42

Faudrait que je fasse la même chose pour les veilleuses us
Revenir en haut Aller en bas
Cap13

Nouveau



Masculin Nombre de messages : 9
Age : 54
Localisation : Marseille
Véhicule : Dodge Caliber 2,0 CRD
Date d'inscription : 09/02/2014

Feux diurne Empty
MessageSujet: Re: Feux diurne   Feux diurne EmptyMar 11 Fév 2014 - 9:58

Bonjour, beau travail.
Si je peux me permettre, sur mes feux diurne led j'ai opté pour le branchement, module DRL

Au début j'avais opté pour une solution avec interrupteur mais j'oubliais 1 sur 2 de les mettre en marche. Là c'est automatique à la mise en route du moteur éclairage, çà se coupe quand je met les codes ou veilleuses (tout dépend du branchement) et çà se coupe automatiquement 10 secondes aprés l'arrét du moteur.
Revenir en haut Aller en bas
dpo665

Apprenti dodgiste

dpo665


Masculin Nombre de messages : 464
Age : 40
Localisation : Sens
Véhicule : Dodge caliber SXT 2008
Date d'inscription : 12/09/2011

Feux diurne Empty
MessageSujet: Re: Feux diurne   Feux diurne EmptyMar 11 Fév 2014 - 10:04

tu peux nous dire comment tu as brancher stp?
le module drl n'est pas désactivé?
Revenir en haut Aller en bas
Cap13

Nouveau



Masculin Nombre de messages : 9
Age : 54
Localisation : Marseille
Véhicule : Dodge Caliber 2,0 CRD
Date d'inscription : 09/02/2014

Feux diurne Empty
MessageSujet: Re: Feux diurne   Feux diurne EmptyMar 11 Fév 2014 - 17:35

En fait, un plus permanent, un moins, après 2x2 fils qui alimentent les feux diurne, après reste un fil qui se ponte sur le plus ou des veilleuses ou des codes. En fait c'est un relais qui détecte dés que le moteur est en marche par augmentation du voltage à la batterie, donc pour lui dés que la tension dépasse 12,3 volts il colle donc les feux s'allument. Dés que j'ai 5 minutes j'avais pris des photos des étapes je ferais un post.
Revenir en haut Aller en bas
Retrocbm

Consultant

Retrocbm


Masculin Nombre de messages : 5223
Age : 47
Localisation : Rebecq - Belgique
Véhicule : Jeep Compass 2.2 CRD Limited 4x4
Date d'inscription : 27/03/2007

Feux diurne Empty
MessageSujet: Re: Feux diurne   Feux diurne EmptyDim 16 Fév 2014 - 21:00

Voici la suite du montage de mes feux diurne  Wink

La dépose de la roue avant gauche ainsi que du passage de roue est nécessaire afin d'avoir accès au cheminement du faisceau d'origine :

Feux diurne P1030030

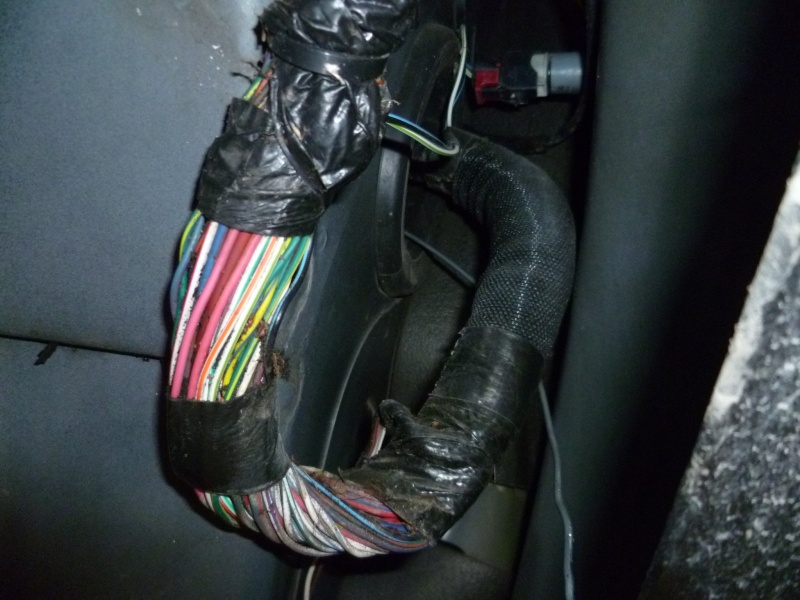

Vue sur le faisceau d'origine qui passe de l'habitable vers le passage de roue :

Feux diurne P1030031

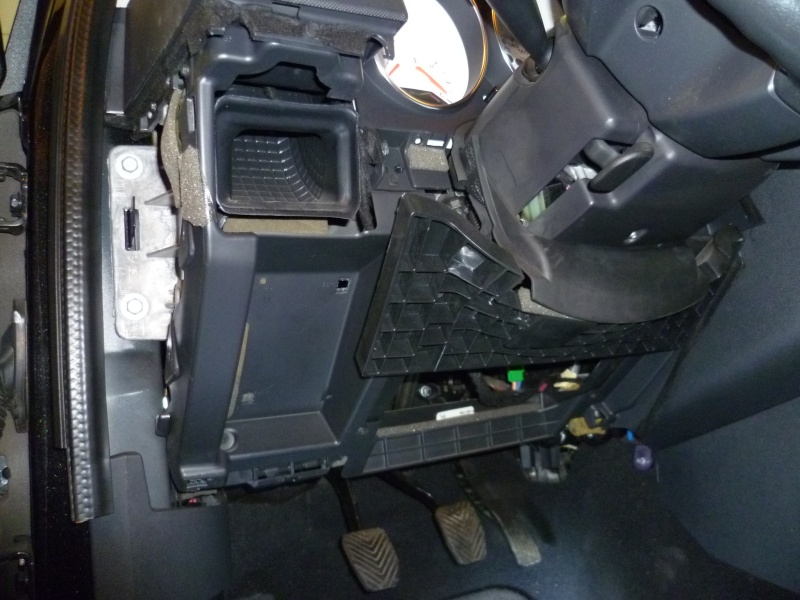

Déposez ensuite la garniture sous le volant :

Feux diurne P1030032

Utilisez ensuite un passe fil pour acheminer le faisceau du câblage de commande des feux diurne :

Feux diurne P1030033

Feux diurne P1030034

Vue du passage du câblage vers l'intérieur :

Feux diurne P1030035

Préparation du câblage de l'interrupteur :

Feux diurne P1030036

J'ai repiqué sur mon faisceau de mon voltmètre que j'avais placé auparavant.
J'avais besoin d'un + après contact pour l'allumage des feux diurne, il provient de l'alimentation de l'allume cigare . (voir sujet câblage d'un voltmètre)

https://dodge.forumpro.fr/t6658-support-manometre?highlight=manom%E8tre

Feux diurne P1030037

Préparation du trou pour l'interrupteur à l'aide d'une mèche à étage de 20mm :

Feux diurne P1030038

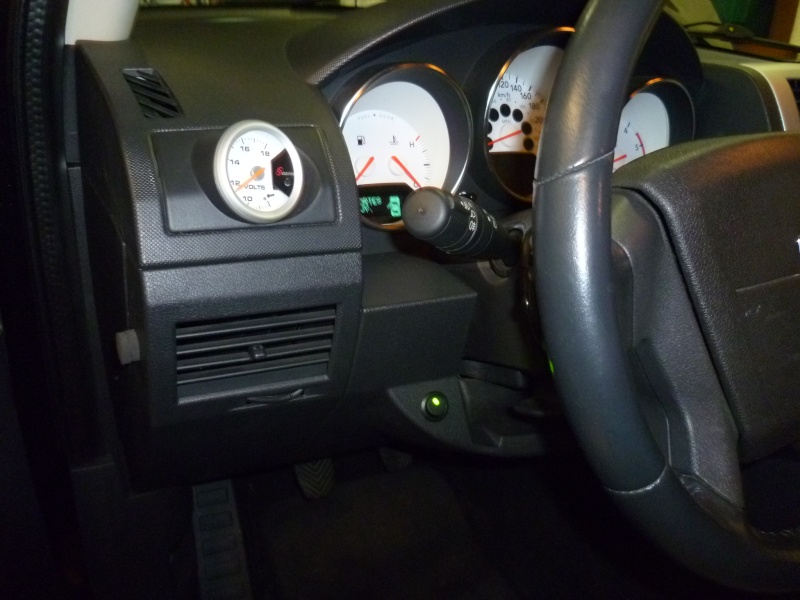

Mise en place de l'interrupteur :

Feux diurne P1030039

Mise en place du faisceau côté habitable :

Feux diurne P1030040

Feux diurne P1030041

Remontez la garniture sous le volant :

Feux diurne P1030042

Acheminez le câblage vers l'avant en longeant le faisceau d'origine :

Feux diurne P1030043

Dirigez le câblage au niveau de la batterie et raccordez le relais de commande :

- le fil + après contact (venant de l'interrupteur) pour la commande du relais
- 2 masses ( 1 pour le relais et 1 pour les feux diurne)
- un + permanent pour l'alimentation de puissance du relais
- et le fil positif du faisceau des feux diurne
- 1 fusible 10A

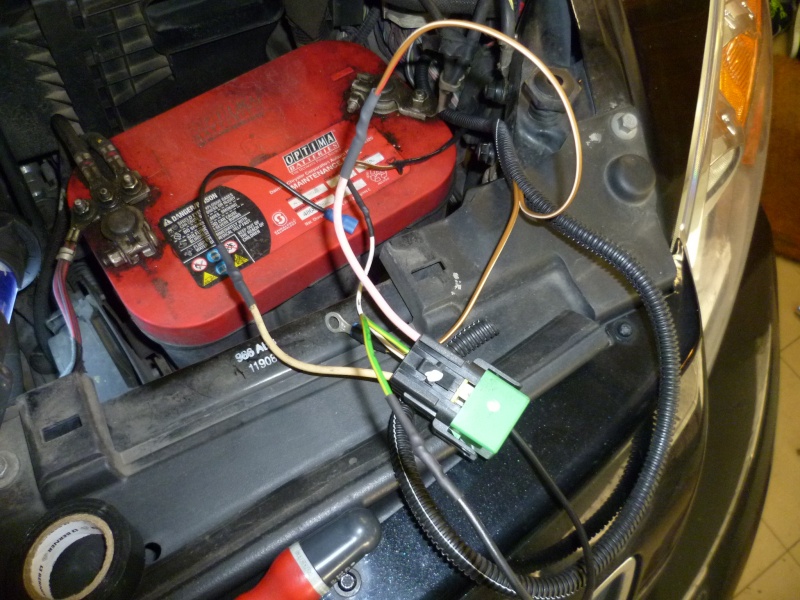

Feux diurne P1030044

Mise en place du relais devant la batterie + du porte fusible.

Feux diurne P1030045

Petit test avant le remontage :

Feux diurne P1030046

Ok c'est nickel  cheers

Et vue ensuite à l'extérieur :

Feux diurne P1030047

 sunny

_________________________________________________________________________________________________________________________________________
Pas envie de sombrer en dépression alors voici un remède: Roulez en US !

https://dodge.forumpro.fr/t2440-ma-caliber-black-pearl?highlight=back+pearl

https://dodge.forumpro.fr/t13219-my-jeepie?highlight=Jeepie


Dernière édition par Retrocbm le Dim 16 Fév 2014 - 21:56, édité 2 fois
Revenir en haut Aller en bas
pinaben

Modérateur

pinaben


Masculin Nombre de messages : 16260
Age : 50
Localisation : Soleil ! (13)
Véhicule : Viper SRT 10
Date d'inscription : 29/11/2011

Feux diurne Empty
MessageSujet: Re: Feux diurne   Feux diurne EmptyDim 16 Fév 2014 - 21:43

http://www.zeblog.co

_________________________________________________________________________________________________________________________________________
VIPER SRT-10 V10, 8.3 l, 520 cv et ... 1 Âne au volant !  Feux diurne Badge_11
Revenir en haut Aller en bas
http://chrysler-passion.com/
dpo665

Apprenti dodgiste

dpo665


Masculin Nombre de messages : 464
Age : 40
Localisation : Sens
Véhicule : Dodge caliber SXT 2008
Date d'inscription : 12/09/2011

Feux diurne Empty
MessageSujet: Re: Feux diurne   Feux diurne EmptyLun 17 Fév 2014 - 7:42

Sur la gauche tu as mis un compteur de pression de turbo?
Revenir en haut Aller en bas
Retrocbm

Consultant

Retrocbm


Masculin Nombre de messages : 5223
Age : 47
Localisation : Rebecq - Belgique
Véhicule : Jeep Compass 2.2 CRD Limited 4x4
Date d'inscription : 27/03/2007

Feux diurne Empty
MessageSujet: Re: Feux diurne   Feux diurne EmptyLun 17 Fév 2014 - 7:51

@dpo665 a écrit:
Sur la gauche tu as mis un compteur de pression de turbo?

non c'est un voltmètre  Wink

_________________________________________________________________________________________________________________________________________
Pas envie de sombrer en dépression alors voici un remède: Roulez en US !

https://dodge.forumpro.fr/t2440-ma-caliber-black-pearl?highlight=back+pearl

https://dodge.forumpro.fr/t13219-my-jeepie?highlight=Jeepie
Revenir en haut Aller en bas
dpo665

Apprenti dodgiste

dpo665


Masculin Nombre de messages : 464
Age : 40
Localisation : Sens
Véhicule : Dodge caliber SXT 2008
Date d'inscription : 12/09/2011

Feux diurne Empty
MessageSujet: Re: Feux diurne   Feux diurne EmptyLun 17 Fév 2014 - 7:59

tu as fait comment pour le mettre? tu l'as acheter ou ?
Revenir en haut Aller en bas
Retrocbm

Consultant

Retrocbm


Masculin Nombre de messages : 5223
Age : 47
Localisation : Rebecq - Belgique
Véhicule : Jeep Compass 2.2 CRD Limited 4x4
Date d'inscription : 27/03/2007

Feux diurne Empty
MessageSujet: Re: Feux diurne   Feux diurne EmptyLun 17 Fév 2014 - 8:15

J'ai mis le lien dans ce post un peu plus haut.

_________________________________________________________________________________________________________________________________________
Pas envie de sombrer en dépression alors voici un remède: Roulez en US !

https://dodge.forumpro.fr/t2440-ma-caliber-black-pearl?highlight=back+pearl

https://dodge.forumpro.fr/t13219-my-jeepie?highlight=Jeepie
Revenir en haut Aller en bas
dpo665

Apprenti dodgiste

dpo665


Masculin Nombre de messages : 464
Age : 40
Localisation : Sens
Véhicule : Dodge caliber SXT 2008
Date d'inscription : 12/09/2011

Feux diurne Empty
MessageSujet: Re: Feux diurne   Feux diurne EmptyLun 17 Fév 2014 - 8:51

ok merci je ferme les " ""
Dire que le support en France c'est 80€ et usa 20$ :-)
Revenir en haut Aller en bas
Mac_Caliber

Dodgiste

Mac_Caliber


Masculin Nombre de messages : 1338
Age : 54
Localisation : Narbonne
Véhicule : Caliber Sunburst_Orange_Pearlcoat Ethanol_VVT_CVT2
Date d'inscription : 14/06/2007

Feux diurne Empty
MessageSujet: Re: Feux diurne   Feux diurne EmptyJeu 20 Fév 2014 - 21:02

Un super tuto, comme d'hab !

Et avec les tutos, on apprend en s'amusant !!!


Bon, faut qu'vous laisse, je dois aller patiner sur l'Hudson avec un éléphant
cachou et cérumen, j'vous aime putain !!!

 ❤
Revenir en haut Aller en bas
http://pbelaire.free.fr
lechti599

Animateur

lechti599


Masculin Nombre de messages : 12410
Age : 66
Localisation : entre lille et valenciennes
Véhicule : Dodge Caliber 1.8 sxt pack sport essence
Date d'inscription : 27/11/2013

Feux diurne Empty
MessageSujet: Re: Feux diurne   Feux diurne EmptyDim 13 Avr 2014 - 18:41

Moi ce que j'aime bien, c'est la taille de son garage. Super tranquille pour travailler sur sa caliber.
Revenir en haut Aller en bas
http://home.nordnet.fr/jp.acker/monsiteinternet/index.htm
dpo665

Apprenti dodgiste

dpo665


Masculin Nombre de messages : 464
Age : 40
Localisation : Sens
Véhicule : Dodge caliber SXT 2008
Date d'inscription : 12/09/2011

Feux diurne Empty
MessageSujet: Re: Feux diurne   Feux diurne EmptyVen 12 Aoû 2016 - 8:03

Tu as fait comment pour passer ton cable avec celui d'origine dans le passe fil? On voit rien et pas de place Smile
Revenir en haut Aller en bas
lechti599

Animateur

lechti599


Masculin Nombre de messages : 12410
Age : 66
Localisation : entre lille et valenciennes
Véhicule : Dodge Caliber 1.8 sxt pack sport essence
Date d'inscription : 27/11/2013

Feux diurne Empty
MessageSujet: Re: Feux diurne   Feux diurne EmptyVen 12 Aoû 2016 - 11:19

ouffff y a du démontage il me semble et après il glisse un fil de fer le long du gros câblage a gauche sur la photo il semble que c'est dans le passage de roue qu'il faut démonter

_________________________________________________________________________________________________________________________________________
Papy le chti59
love
Revenir en haut Aller en bas
http://home.nordnet.fr/jp.acker/monsiteinternet/index.htm
dpo665

Apprenti dodgiste

dpo665


Masculin Nombre de messages : 464
Age : 40
Localisation : Sens
Véhicule : Dodge caliber SXT 2008
Date d'inscription : 12/09/2011

Feux diurne Empty
MessageSujet: Re: Feux diurne   Feux diurne EmptyVen 12 Aoû 2016 - 11:21

Oui j'ai essayer ça hier mais c'est chaud. Par contre qq m'a filer un autre passage : il faut déclipser le triangle juste à coté du rétro et il y a un passe fil vierge
Revenir en haut Aller en bas
lechti599

Animateur

lechti599


Masculin Nombre de messages : 12410
Age : 66
Localisation : entre lille et valenciennes
Véhicule : Dodge Caliber 1.8 sxt pack sport essence
Date d'inscription : 27/11/2013

Feux diurne Empty
MessageSujet: Re: Feux diurne   Feux diurne EmptyVen 12 Aoû 2016 - 13:18

Oki tu nous mettras ça sur t'on post

_________________________________________________________________________________________________________________________________________
Papy le chti59
love
Revenir en haut Aller en bas
http://home.nordnet.fr/jp.acker/monsiteinternet/index.htm
Doyle77

Membre confirmé

Doyle77


Masculin Nombre de messages : 44
Age : 44
Localisation : Seine et Marne
Véhicule : Caliber 1.8 SXT 2008 - Durango 5.7 Citadel 2011
Date d'inscription : 03/09/2018

Feux diurne Empty
MessageSujet: Re: Feux diurne   Feux diurne EmptyMer 5 Sep 2018 - 17:45

Pour ma part j'ai utilisé les clignos pour les feux de jour... en utilisant les feux de position "américains" et ampoules remplacées par des LED DUAL (ne pas oublier les résistances anti-erreur). Lorsque l'on active le cligno cela coupe le feu puis il se remet en marche qq secondes quand le cligno s'éteint... un peu comme sur les allemandes.
Revenir en haut Aller en bas
Jordan57

Apprenti dodgiste

Jordan57


Masculin Nombre de messages : 404
Age : 32
Localisation : 57
Véhicule : 2X Caliber essence et diesel / MG TF préparée
Date d'inscription : 13/09/2017

Feux diurne Empty
MessageSujet: Re: Feux diurne   Feux diurne EmptyMer 5 Sep 2018 - 22:50

Salut !
Tu peux détailler un peu ton montage ?
Ça m'intéresse.
Revenir en haut Aller en bas
Contenu sponsorisé





Feux diurne Empty
MessageSujet: Re: Feux diurne   Feux diurne Empty

Revenir en haut Aller en bas


Feux diurne

Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 2Aller à la page : 1, 2  Suivant

 Sujets similaires

-
» Allumage LED ou croisement
» Montage electrique pour feux aditionel
» Feux d’artifices diurnes oO
» connection electrique des feux de signalisation
» Recherche support feux arriere Hy zone bleu

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
DODGE.FORUMPRO.FR :: La gamme Dodge :: Caliber :: Personnalisation-
