 Tuto : sortie échappement droite Caliber

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : 1, 2  Suivant
AuteurMessage
bronxer

Grand maitre dodgiste

bronxer


Masculin Nombre de messages : 15780
Age : 60
Localisation : carcassonne
Véhicule : Chrysler 300 C Touring noire ex dodge avenger noire CRD SXT pack sport ex caliber
Date d'inscription : 03/11/2013

Tuto : sortie échappement droite Caliber Empty
MessageSujet: Tuto : sortie échappement droite Caliber   Tuto : sortie échappement droite Caliber EmptyMar 8 Avr 2014 - 22:49

Une contribution de Bronxer !  cheers

Voilà c'est fait, finalement avant la date prévue.......
Direction la carrosserie/garage.......Caliber sur le pont.

On coupe le pot à peu prés à 3 cm de l'attache perpendiculairement à l'axe du tuyau.....

Tuto : sortie échappement droite Caliber Dscn0128

Voilà ce que ça donne une fois coupé....

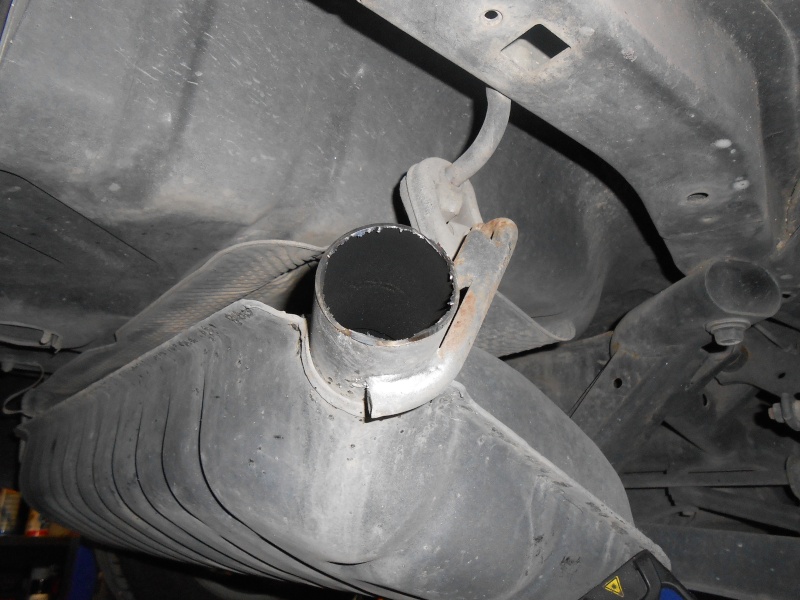

Tuto : sortie échappement droite Caliber Dscn0129

La photo a été rognée mais il s'agit d'ouvrir l'angle du tuyau coupé à la meuleuse de manière à ce qu'il vienne épouser la sortie silencieux.
Le but est de partir droit à la sortie échappement et de souder ensuite.....

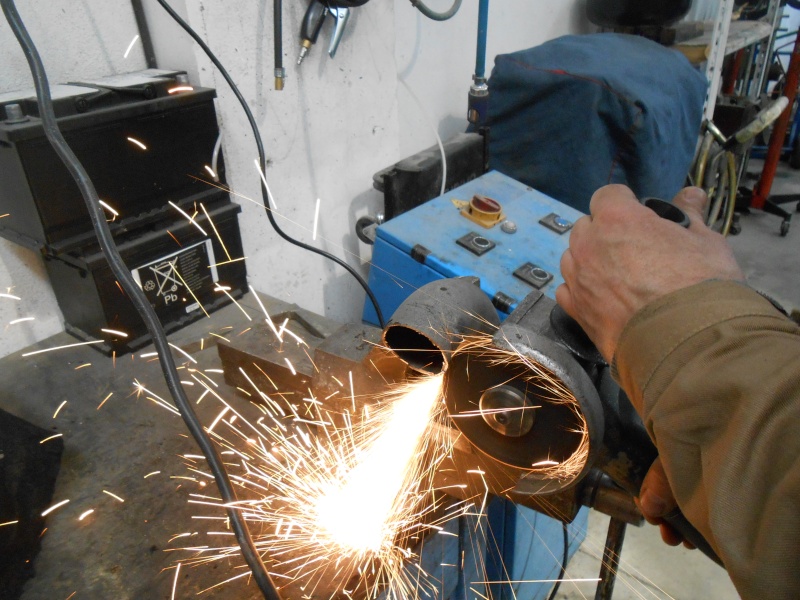

Tuto : sortie échappement droite Caliber Dscn0130


Une fois l'axe de sortie déterminé (qui pointe légèrement vers le bas), un arc de cercle est dessiné sur le pare-choc qui tient compte d'une marge de deux cms de jeu autour de l'embout.

Tuto : sortie échappement droite Caliber Dscn0131

Le pare choc est scié avec cet outil qui se branche sur le compresseur et qui n'écaille pas la peinture.....

Tuto : sortie échappement droite Caliber Dscn0132

La finition du pourtour se fait au cutter afin d'enlever les résidus plastiques restants.....

Tuto : sortie échappement droite Caliber Dscn0133

Vision générale de la demie lune...

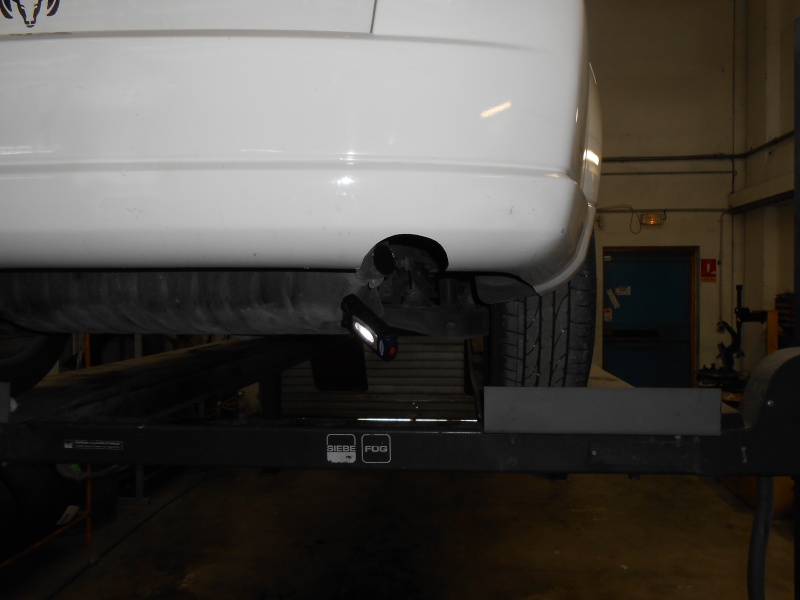

Tuto : sortie échappement droite Caliber Dscn0134

Tuto : sortie échappement droite Caliber Dscn0135

Positionnement avant soudure....Je précise que l'embout inox a été soudé sur le pot....

Tuto : sortie échappement droite Caliber Dscn0136

Soudure de la sortie sur le corps d'échappement....

Tuto : sortie échappement droite Caliber Dscn0137

Soudure terminée et meulée....

Tuto : sortie échappement droite Caliber Dscn0138

Vue de dessous.....
Tuto : sortie échappement droite Caliber Dscn0139


Tuto : sortie échappement droite Caliber Dscn0140

Tuto : sortie échappement droite Caliber Dscn0141

Tuto : sortie échappement droite Caliber Dscn0142

Travail effectué à deux en 1h30 sans se speeder.....et encore moi j'ai surtout pris les photos....
C'est du costaud et c'est définitif......Finalement je suis très satisfait du résultat (j'espère mieux que l'exemple de BOA  lol! ) qui laisse une impression discrète et qui ne saute pas aux yeux  Shocked quand on regarde l'arrière du véhicule...
Cout de l'opération.....16 euros....
Désolé pour certains passages qui ont buggués.....
